Cómo diagnosticar y probar una bobina de encendido: Guía completa

¿Qué es una bobina de encendido y por qué es crucial para tu motor?

La bobina de encendido es un componente fundamental del sistema de ignición de cualquier vehículo de gasolina. Su función es simple pero vital: actúa como un transformador eléctrico que convierte el bajo voltaje de la batería (generalmente 12 voltios) en un voltaje extremadamente alto (que puede superar los 40,000 voltios). Esta alta tensión es necesaria para crear una chispa lo suficientemente potente en los electrodos de la bujía, la cual enciende la mezcla de aire y combustible dentro de los cilindros del motor. Sin una bobina de encendido funcional, el motor simplemente no puede arrancar o funcionar correctamente.

Con el tiempo, debido al calor extremo del compartimento del motor y a los ciclos constantes de trabajo, las bobinas pueden degradarse y fallar. Un fallo en la bobina puede manifestarse de muchas maneras, desde problemas sutiles hasta la inmovilización total del vehículo.

Síntomas comunes de una bobina defectuosa

Identificar los síntomas a tiempo es el primer paso para un diagnóstico correcto. Presta atención a las siguientes señales:

• Fallos de encendido (Misfires): Es el síntoma más común. Sentirás que el motor tiembla o funciona de forma irregular, especialmente al ralentí o al acelerar.
• Luz de "Check Engine" encendida: Una bobina defectuosa suele activar la luz de advertencia del motor. Al escanear el vehículo, es común encontrar códigos de error como P0300 (fallo de encendido aleatorio) o códigos específicos de cilindro (P0301, P0302, etc.), que indican qué cilindro está fallando.
• Pérdida de potencia y mala aceleración: Si la bobina no genera suficiente voltaje, la combustión será ineficiente, lo que se traduce en una notable falta de respuesta al pisar el acelerador.
• Aumento del consumo de combustible: Una combustión incompleta obliga al motor a trabajar más para producir la misma potencia, lo que resulta en un mayor gasto de gasolina.
• Dificultad para arrancar el motor: Una bobina débil o completamente muerta no podrá generar la chispa inicial necesaria para poner en marcha el motor, especialmente en condiciones de frío o humedad.
• Olor a gasolina cruda por el escape: Si un cilindro no tiene chispa, el combustible inyectado en él no se quema y es expulsado directamente por el sistema de escape.

Herramientas necesarias y precauciones de seguridad

Antes de empezar cualquier prueba, es fundamental reunir las herramientas adecuadas y, sobre todo, tomar las precauciones necesarias para evitar accidentes o daños al vehículo.

Lista de herramientas

• Multímetro digital: Esencial para medir la resistencia de los devanados de la bobina.
• Manual de servicio del vehículo: Imprescindible para conocer los valores de resistencia específicos de tu modelo de coche.
• Juego de llaves de vaso y destornilladores: Para desmontar la bobina de encendido.
• Probador de chispa (Spark Tester): Una herramienta segura para verificar visualmente la calidad de la chispa.
• Guantes de seguridad y gafas de protección: Para protegerte de posibles descargas eléctricas y suciedad.

Medidas de seguridad imprescindibles

¡Atención! El sistema de encendido genera un voltaje extremadamente alto que puede ser peligroso. Trabaja siempre con el motor apagado y frío, y desconecta el terminal negativo de la batería antes de manipular cualquier componente eléctrico.

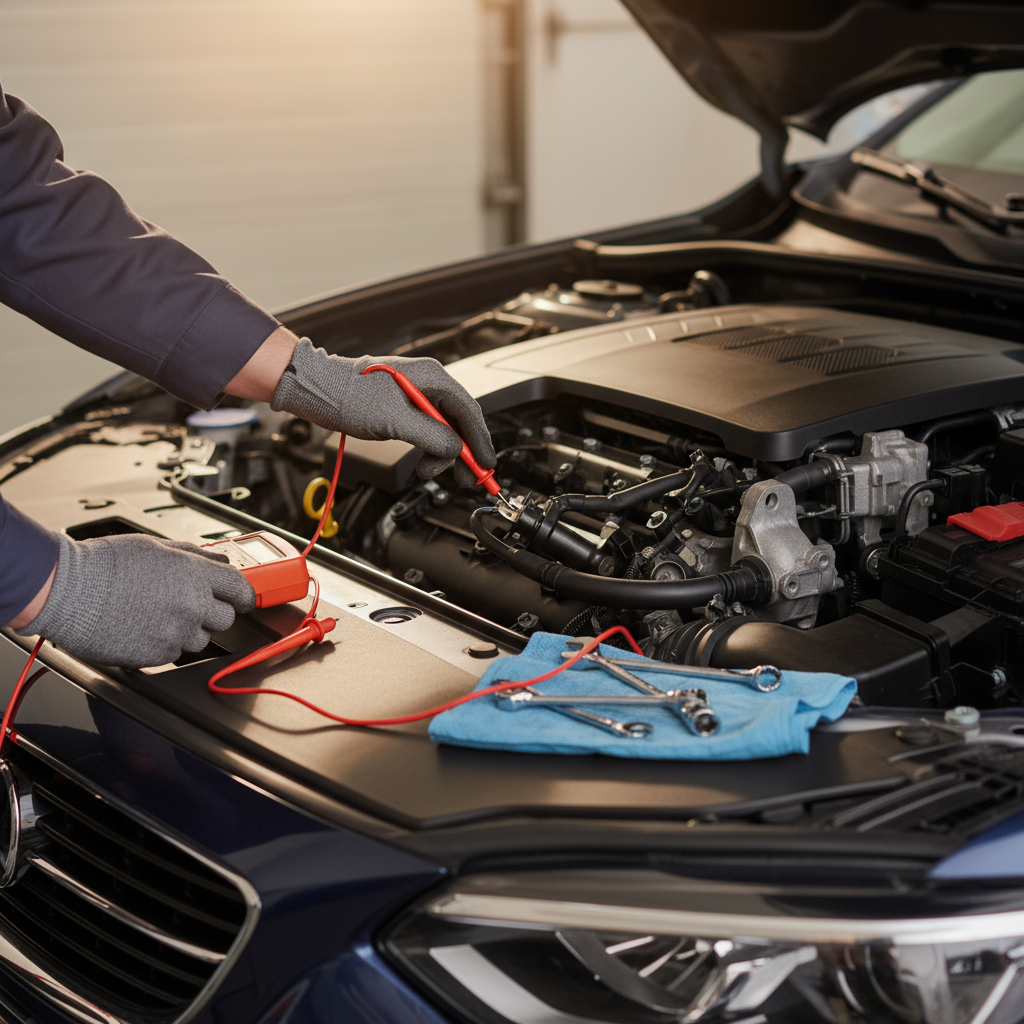

Método 1: La prueba de resistencia con un multímetro

Esta es la forma más técnica y precisa de comprobar el estado interno de una bobina de encendido. Consiste en medir la resistencia de sus dos bobinados internos: el primario y el secundario.

Paso 1: Localizar y desmontar la bobina

La ubicación y el tipo de bobina varían según el vehículo. Puede ser una única bobina que alimenta a un distribuidor (en coches más antiguos), un paquete de bobinas (coil pack) que alimenta varias bujías, o bobinas individuales sobre cada bujía (Coil-on-Plug o COP), que es lo más común en coches modernos. Consulta tu manual para localizarlas y desconecta el conector eléctrico y el cable de alta tensión (o retírala de la bujía si es COP). Luego, desatorníllala del motor.

Paso 2: Medición de la resistencia del devanado primario

El devanado primario es el circuito de bajo voltaje. Configura tu multímetro en la escala más baja de ohmios (Ω), generalmente 200 Ω. Conecta las puntas del multímetro a los terminales positivo (+) y negativo (-) del conector de bajo voltaje de la bobina. La lectura debe estar dentro del rango especificado en el manual de servicio. Por ejemplo, un valor típico suele estar entre 0.4 y 2.0 ohmios. Una lectura de "OL" (Over Limit) o infinita indica un circuito abierto, mientras que una lectura de cero indica un cortocircuito. En ambos casos, la bobina está defectuosa.

Paso 3: Medición de la resistencia del devanado secundario

El devanado secundario es el circuito de alto voltaje. Cambia la escala del multímetro a un rango más alto, como 20k Ω. Conecta una punta al terminal positivo (+) del circuito primario y la otra punta al terminal de salida de alta tensión (la torre donde se conecta el cable de la bujía). De nuevo, compara la lectura con las especificaciones del manual. Los valores típicos suelen oscilar entre 6,000 y 15,000 ohmios (6-15 kΩ). Al igual que antes, una lectura fuera de este rango sugiere que la bobina debe ser reemplazada.

Un truco de diagnóstico: El intercambio de bobinas en sistemas COP

Si tu vehículo utiliza un sistema de bobinas individuales (Coil-on-Plug) y tienes un escáner OBD2, existe un método de diagnóstico muy efectivo y sencillo que no requiere un multímetro.

Paso 1: Identificar el cilindro que falla

Usa el escáner OBD2 para leer los códigos de error. Si obtienes un código específico como P0303, significa que el sistema ha detectado un fallo de encendido en el cilindro número 3.

Paso 2: El proceso de intercambio

Localiza la bobina del cilindro 3. Para estar seguro, los cilindros suelen estar numerados empezando por el frente del motor. Desmonta la bobina del cilindro 3 y también la de un cilindro adyacente que funcione bien, por ejemplo, el cilindro 2. Ahora, instala la bobina que estaba en el cilindro 3 en el cilindro 2, y la del cilindro 2 en el cilindro 3. Básicamente, las has intercambiado de lugar.

Paso 3: Verificación del resultado

Conecta el escáner y borra los códigos de error. Arranca el motor y déjalo funcionar unos minutos hasta que la luz de "Check Engine" se encienda de nuevo, o hasta que sientas el fallo. Vuelve a escanear los códigos. Si el código de error ha cambiado a P0302 (el cilindro donde pusiste la bobina sospechosa), has confirmado al 100% que la bobina está defectuosa. Si el código sigue siendo P0303, el problema no es la bobina, sino probablemente la bujía, el inyector o un problema mecánico en ese cilindro.
